Giancarlo De Leo

Corpus

Leonardo's
Spatial Grammar

inserita · svelata · intonata

Dall’Annunciazione al Cenacolo

Abstract

Leonardo's Spatial Grammar è l’app che raccoglie le tre ricerche dedicate rispettivamente all’Annunciazione, all’Adorazione dei Magi e al Cenacolo: Leonardo's Rulers, Leonardo's CAD e Leonardo's Score. Non aggiunge una quarta indagine, ma riunisce i tre studi in una lettura unitaria, già depositata nel corpus accademico omonimo.

Il corpus mette in discussione l’idea di un’applicazione standardizzata della prospettiva albertiana a base quadrata nell’opera di Leonardo da Vinci e propone, in alternativa, un paradigma metrico-modulare fondato su evidenze geometriche oggettive e falsificabili. Dall’Annunciazione all’Adorazione dei Magi, fino al Cenacolo, emerge una grammatica spaziale in evoluzione: la rigida scacchiera lascia il posto a un sistema di righelli inseriti; la misura, inizialmente monodirezionale, diventa un’architettura ritmica e stereometrica.

Il metodo è la retroingegneria CAD, applicata secondo il «banale aristotelico»: partire da ciò che l’opera mostra e che si può misurare. Bugne, mattonelle, arcate, arazzi e cassettoni non sono quinte, ma strumenti lasciati in vista, da cui le proporzioni — la progressione 1:2:3, il modulo 4:3 e i ritmi 1:4:1, 2:1:2 e 1:6:1 — si ricavano dalle stesse opere. Gli spazi restituiti sono misurabili, architettonicamente rimontabili e strutturati sulle misure umane. Le interpretazioni esoteriche e le simbologie non falsificabili restano fuori dal perimetro.

L’app come strumento di lettura

Leonardo's Spatial Grammar riunisce le app dedicate alle singole ricerche e ne offre un accesso coordinato. Queste applicazioni sono strumenti di supporto alla lettura: facilitano l’esplorazione delle ricostruzioni, dei moduli e dei confronti geometrici, integrando la ricerca accademica senza sostituirla. App e studi costituiscono un sistema speculare in continuo aggiornamento: le revisioni della ricerca alimentano gli strumenti digitali e, reciprocamente, il loro impiego rende più immediata la verifica dei risultati.

Spatial Grammar applica a Leonardo il principio che Leonardo stesso indica come fondamento del conoscere: prima l’esperienza, poi la ragione. La sequenza operativa è precisa: Pura Visibilità, esperienza, ragione, verifica.

La Pura Visibilità consiste nel lasciare che l’opera si mostri prima di essere spiegata: nell’osservarne i segni sensibili senza imporre loro un significato. Segue l’esperienza, cioè la raccolta dei dati visibili — conci, cassettoni, gradini, allineamenti, proporzioni. Solo allora interviene la ragione, che riconosce moduli e ritmi; ma ogni ipotesi deve tornare all’immagine per essere verificata.

Non si impone una griglia a Leonardo: si legge la griglia che l’opera stessa rende percepibile. Il Rasoio di Occam fa da cardine tra questa priorità del visibile e il metodo induttivo: non si porta la griglia all’opera, si ricava la regola da ciò che l’opera mostra.

I segni sono visibili, i numeri e le proporzioni elementari. «Il Re è nudo!» diventa «Res patet». Gli spazi sono ricostruibili, alla portata del CAD o di qualsiasi riga e squadra.

Pura Visibilità: vedere prima di misurare, misurare prima di interpretare.

Rasoio di Occam: non aggiungere alla realtà più griglie di quante ne mostrino i segni.

Fonti

Introduzione al corpus e premessa metodologica

Il «banale aristotelico» come rasoio di Occam per la prospettiva leonardesca

Indice

  1. 1Premessa epistemologica: non moltiplicare le griglie oltre il necessario
  2. 2Genealogia del «banale aristotelico»
  3. 3Segni metrici incorporati: definizione operativa
  4. 4Conseguenza epistemica

1. Premessa epistemologica: non moltiplicare le griglie oltre il necessario

La storiografia leonardesca degli ultimi cinquant'anni ha prodotto ricostruzioni prospettiche di notevole raffinatezza matematica — da Martin Kemp a Matthew Landrus, da Apollonio a Foschi — tutte fondate su un presupposto implicito: lo spazio dipinto da Leonardo obbedisce a una griglia geometrica astratta (solitamente quadrata 1:1) che l'analista deve «recuperare» proiettandola dall'esterno sull'immagine.

È un saggio, in particolare, a dare origine a questo corpus. La lettura di Fabrizio Ivan Apollonio e Riccardo Foschi, «Perspective Studies on the Adoration of the Magi by Leonardo da Vinci» (SCIRES-IT 12, n. 2, 2023), ha provocato lo stimolo da cui è nato Leonardo's CAD; da lì, a catena, gli altri due studi e infine la raccolta.

Il presente corpus (Leonardo's Rulers, Leonardo's CAD, Leonardo's Score) contesta il presupposto della maglia albertiana non per motivi ideologici, ma per economia ontologica. Il principio guida è il rasoio di Occam: entia non sunt multiplicanda praeter necessitatem. Se l'opera mostra, in piena luce, elementi architettonici che funzionano come righelli, modulatori, partiture metriche (bugne, cassettoni, gradini, arazzi), non è parsimonioso postulare una griglia invisibile esterna che contraddice, o deforma, quegli stessi elementi.

Guglielmo di Ockham, nel Commento alle Categorie di Aristotele (cc. 6-7), scrive che la quantitas non è una res distinta, ma una qualitas predicabilis — un segno che riferiamo a più cose prese insieme. La matematica, per Ockham, è scienza dei signa, non delle cose. Trasferito all'analisi spaziale: i moduli visibili nel dipinto sono i segni metrici con cui Leonardo ha misurato e costruito lo spazio. Cercare un'altra geometria «sotto» o «dietro» quei segni significa moltiplicare entità (griglie ipotetiche, punti di fuga arbitrari, distanze d'osservazione congetturali) senza necessità empirica.

La tesi di questo lavoro è quindi operativa: la prospettiva leonardesca non è un'illusione ottica da decifrare con gabbie astratte, ma un progetto architettonico tridimensionale i cui strumenti di misura sono incorporati nell'immagine stessa.

Il «banale aristotelico» — formula che qui rivendico come principio metodologico — è l'impegno a leggere ciò che è in vista come dato primario, non come sintomo di una struttura occulta.

2. Genealogia del «banale aristotelico»

Il termine sintetizza tre tradizioni che convergono nel metodo qui proposto.

TradizioneAristotele

Testo chiaveCategorie 6-7; Metafisica Δ13

Concetto operativoQuantità = pluralità misurabile per l'uno; conoscenza da esperienza sensibile

Trasposizione in Spatial GrammarL'«uno» misuratore = modulo visibile (bugna, cassettone, gradino); spazio noto da ciò che l'immagine mostra

TradizioneOckham

Testo chiaveExpositio in Praedicamenta cc. 6-7; Summa Logicae I.15

Concetto operativoUniversali = signa mentalia; quantità = predicato, non sostanza; parsimonia ontologica

Trasposizione in Spatial GrammarModuli dipinti = signa metrici intenzionali; non postulare griglie non segnate

TradizioneSichtbarkeit (Fiedler, Hildebrand, Wölfflin)

Testo chiaveFiedler, Ursprung (1887); Hildebrand, Problem der Form (1893); Wölfflin, Grundbegriffe (1915)

Concetto operativoOpera = organismo visivo autonomo; forma = legge spaziale, non simbolo

Trasposizione in Spatial GrammarAnalisi CAD = atto di pura visibilità: isolare relazioni metriche da contenuto narrativo

TradizioneDe Leo (sintesi)

Testo chiavePrincipio del «banale aristotelico»

Concetto operativoEvidenza metrica immediata, non occulta

Trasposizione in Spatial GrammarReverse-Engineering CAD come lettura dei signa senza ipotesi a priori

Perché «banale»? Nel lessico scolastico banale (da banalis, «appartenente al foro») indica ciò che è accessibile a tutti, evidente, non riservato agli iniziati. La geometria leonardesca, in questa lettura, non è conoscenza esoterica (sezione aurea mistica, codici segreti, anamorfosi teatrali) ma pratica di cantiere lasciata in eredità visiva. Chi sa guardare — cioè misurare — la trova.

Perché «aristotelico»? Perché Aristotele è il filosofo che legittima l'evidenza sensibile come punto di partenza e arrivo della scienza (Post. An. I.1: «Tutta la conoscenza inizia dai sensi»). Ockham ne radicalizza l'empirismo negando che i concetti matematici abbiano referenti sovrasensibili. La Sichtbarkeit storicizza questo sguardo: l'arte non si «interpreta», si «legge» nelle sue leggi formali.

La sintesi è il principio del banale aristotelico: la chiave metrica di un'opera leonardesca è il ritmo degli elementi architettonici che l'artista ha dipinto in piena luce. Nessuna griglia invisibile può prevalere su un modulo visibile.

3. Segni metrici incorporati: definizione operativa

Non ogni elemento decorativo è un «segno metrico». Per esserlo deve soddisfare tre criteri congiunti:

  1. Ripetizione regolare (periodicità misurabile) — successione di intervalli costanti o razionalmente proporzionati (es. bugne alternate, cassettoni equidistanti, gradini isocronici).
  2. Funzione architettonica esplicita — l'elemento appartiene alla sintassi costruttiva (muro portante, scala, soffitto a cassettoni, partizione muraria), non al solo decoro superficiale.
  3. Visibilità diretta nel layer originario — il segno è leggibile nell'immagine primaria (tavola, affresco, disegno preparatorio) senza ricorso a ricostruzioni ipotetiche, riflettografie, ipotesi di stato perduto.

4. Conseguenza epistemica

Mentre Kemp/Landrus e Apollonio/Foschi applicano la geometria a Leonardo, Spatial Grammar estrae la geometria da Leonardo.

La differenza non è sottile: la prima via è deduttiva (teoria → opera), la seconda induttiva (opera → regola). Il rasoio di Occam favorisce la seconda quando i dati (segni metrici) sono abbondanti, regolari e visibili.

Il rasoio di Occam, applicato all'analisi spaziale leonardesca, produce un ribaltamento epistemologico: non è l'analista a portare la griglia all'opera, è l'opera a offrire la griglia all'analista. Questo ribaltamento ha due conseguenze dirette:

  1. Priorità ontologica del visibile — Il modulo visibile (bugne, cassettoni, gradini, griglie 4:3, imposte delle arcate, ecc.) ha priorità epistemica su qualsiasi griglia invisibile. La falsificabilità risiede nel confronto diretto: se il modulo visibile genera coerenza architettonica interna (simmetrie, parallelismi, proporzioni costanti) e la griglia invisibile genera deformazioni, il rasoio taglia la griglia invisibile.
  2. Spostamento del burden of proof — Non tocca a Spatial Grammar dimostrare che Leonardo «intendeva» quel modulo; tocca a chi propone una griglia alternativa dimostrare che la sua griglia spiega i dati visibili meglio del modulo visibile, senza introdurre entità moltiplicative. Il principio del banale aristotelico sposta l'onere della prova da chi legge l'evidenza a chi la nega per ipotesi occulte.

Un'avvertenza di metodo: rapporto di griglia e distanza di osservazione

Sul solo piano dell'immagine, il rapporto tra i lati del modulo e la distanza del punto di vista non sono separabili. Un mondo la cui profondità sia scalata di un fattore k, visto da una distanza scalata dello stesso fattore, produce esattamente la stessa immagine del mondo originale: una maglia rettangolare di modulo k·b in profondità, osservata da una distanza kD, coincide sul quadro con una maglia quadrata di modulo b osservata dalla distanza D. Le convergenti, gli orizzonti e le riduzioni non bastano dunque, da soli, a distinguere un modulo 4:3 da un quadrato con diversa distanza di osservazione.

Ciò che distingue le due letture non è la forma del reticolo, ma gli elementi la cui estensione si misura lungo la profondità, e per i quali la tradizione architettonica fornisce un vincolo indipendente: la luce delle arcate viste in prospettiva, che nel linguaggio brunelleschiano e albertiano sono a sesto intero; la sezione quadrata del pilastro che sostiene una volta a base quadrata; il vano di scale e arcate che condividono la stessa larghezza. Gli elementi nel piano del quadro, come le arcate che traforano le scale, non dipendono dalla scala in profondità e non discriminano. Nessuno di questi vincoli, preso da solo, è una prova; ciascuno è una convenzione costruttiva che la lettura ipotizza. Il loro peso sta nella convergenza: indipendenti l'uno dall'altro, tutti indicano lo stesso valore del modulo (y ≈ 0,75 b). Spatial Grammar non pretende quindi di dimostrare l'intenzione dell'artista; afferma che, ammesse le convenzioni architettoniche della sua epoca, la lettura 4:3 le soddisfa tutte insieme, mentre la maglia quadrata ne viola più d'una.

Il ragionamento, nello specifico, si riferisce a Leonardo's CAD. Per estensione, e con altri criteri discriminanti, vale anche per gli altri saggi: l'accordo ritmico in Leonardo's Score, la coerenza metrica e antropometrica in Leonardo's Rulers.

Giancarlo De Leo, ottobre 2026

Il Manoscritto A come fondamento teorico di Spatial Grammar

Il Manoscritto A è la fonte primaria fondamentale di Leonardo's Spatial Grammar. Non fornisce soltanto un insieme di osservazioni sulla prospettiva: esplicita il principio secondo cui la profondità dello spazio dipinto può essere costruita a partire da riduzioni misurabili, prima ancora che da una griglia di quadrati.

Leonardo definisce la prospettiva come dimostrazione razionale confermata dall'esperienza: ogni corpo invia all'occhio la propria immagine mediante una piramide di linee, e corpi di uguale grandezza generano piramidi maggiori o minori secondo la loro distanza. L'immagine sulla superficie di intersezione — il piano del quadro — diminuisce in ragione inversa della distanza dell'oggetto dall'occhio, a parità di distanza tra occhio e piano di intersezione.

Nel Manoscritto A, Leonardo enuncia con precisione questa legge: se il secondo oggetto dista dal primo quanto il primo dista dall'occhio, pur avendo la stessa grandezza, apparirà della metà. Allo stesso modo, raddoppiando lo spazio percorso, raddoppia la diminuzione apparente. La riduzione non è dunque un effetto empirico irregolare, ma una relazione proporzionale calcolabile:

h′h=docchiodoggetto

dove h è la misura reale dell'oggetto, h′ la sua misura proiettata sul piano di quadro, docchio la distanza tra occhio e piano di intersezione e doggetto la distanza tra occhio e oggetto.

È questa la base dei triangoli simili. La profondità non nasce dalla diagonale a 45°: nasce dalla misura della riduzione, che determina la posizione delle rette parallele al piano di quadro. Nel f. 41r, infatti, Leonardo illustra la costruzione legittima: una volta stabilita la distanza del punto di vista dal piano di quadro, la piramide visiva consente di ricavare le rette parallele al piano stesso e, quindi, la scansione delle profondità.

Spatial Grammar applica questo principio alle opere. Il modulo visibile — conci bugnati, cassettoni, gradini, arcate, arazzi — non è un ornamento da sovrapporre a una griglia esterna: è la misura inserita nell'immagine, dalla quale la profondità può essere ricostruita. La griglia quadrata resta un caso particolare, valido quando il modulo di base è effettivamente quadrato; non è una necessità universale.

Per questo il Manoscritto A legittima la tesi centrale del corpus: se la profondità è determinata dalla riduzione, il modulo può essere anche rettangolare. Un rettangolo 4:3, per esempio, non deve essere interpretato necessariamente come una vista prospettica di un quadrato: può essere il modulo proprio di un sistema prospettico coerente. Le sue diagonali non sono a 45°, ma questo non costituisce un errore: è la conseguenza geometrica della scelta del modulo.

Il Manoscritto A consente dunque di rovesciare il metodo: non si porta la griglia all'opera, ma si ricava dall'opera la regola delle riduzioni. La Pura Visibilità trova qui il suo fondamento teorico: vedere i segni, misurare le riduzioni, ricostruire lo spazio e verificare la coerenza dell'intero sistema.

Nota filologica. Il trattato prospettico del Manoscritto A occupa i ff. 36–42. Il f. 41r è qui assunto come testo di riferimento per la costruzione legittima e per il ruolo della riduzione nella determinazione delle profondità. Le citazioni numeriche della piramide visiva e della diminuzione proporzionale rinviano al Manoscritto A e alla tradizione dei Notebooks leonardeschi.

IAnnunciazione — Leonardo's RulersLa geometria inseritaApriIIAdorazione — Leonardo's CADLa geometria svelataApriIIICenacolo — Leonardo's ScoreLa geometria intonataApri

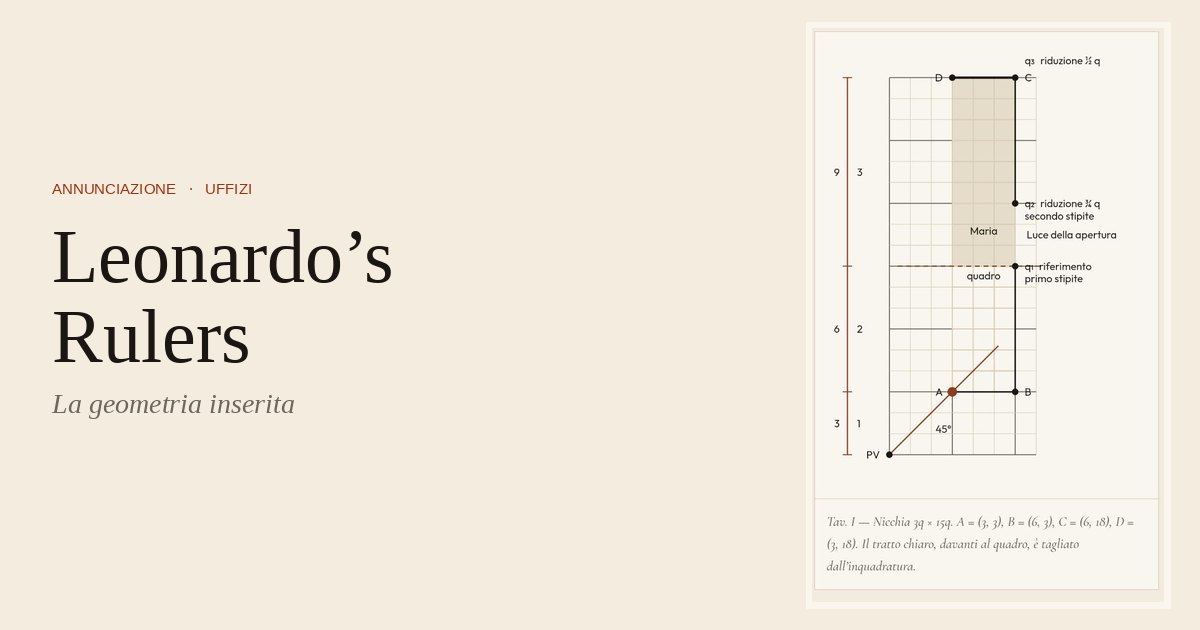

I · Leonardo's Rulers

La nicchia è una scatola misurabile. Modulo q, mezzo braccio fiorentino: Maria vi è collocata, non posata.

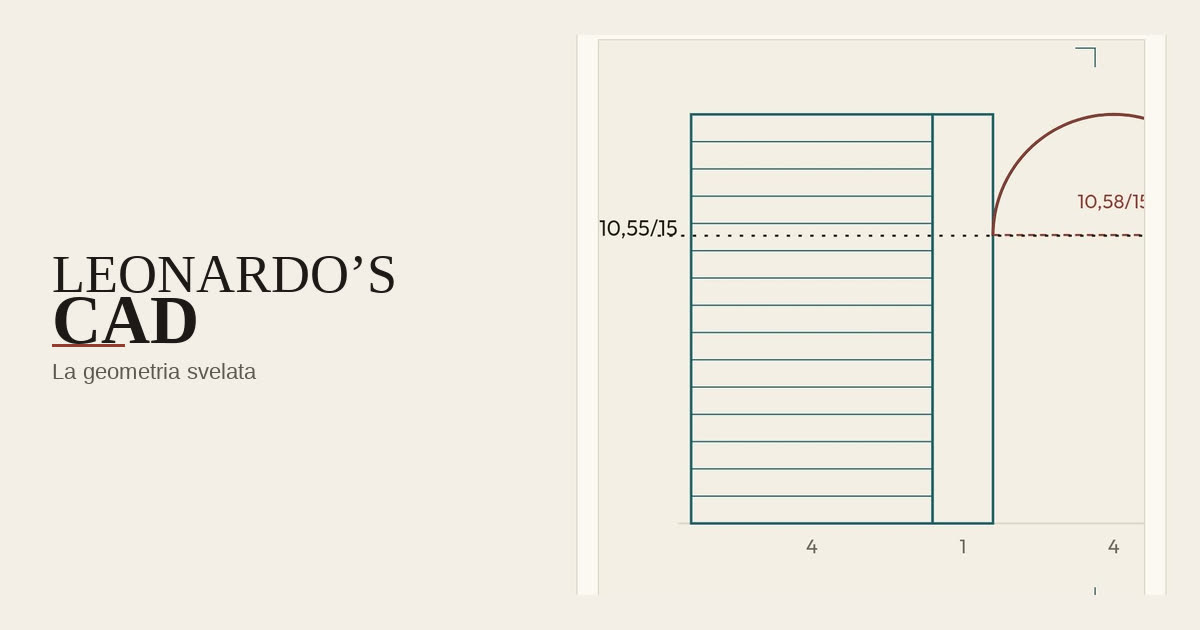

II · Leonardo's CAD

Una maglia 4:3 ancorata al braccio fiorentino. Le arcate tornano a tutto sesto, accordate al pentagono e a 36°.

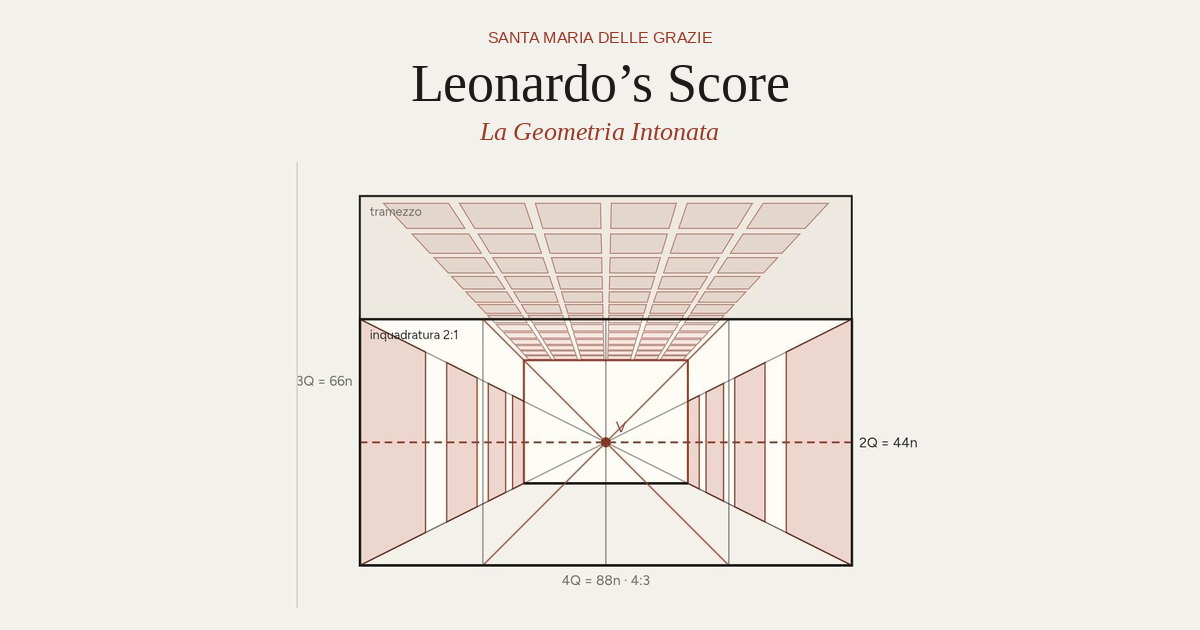

III · Leonardo's Score

Un solo modulo n. Tre ritmi accordati: 1:4:1, 2:1:2, 1:6:1. Il prisma è 88n × 66n × 66n.

Tre studi nati separatamente, una sola grammatica. Leonardo non stende una scacchiera albertiana per poi correggerla: lascia nel quadro i moduli con cui ha misurato lo spazio — mattonelle, conci, arcate, cassettoni — e quella misura diventa ritmo.
